Kuvaus
Käyttökohteet:
- Lämmitys- ja jäähdytysverkostojen paine-erojen, virtausten, lämpötilojen ja tehojen mittaukseen ja dokumentointiin
- TA-SCOPE mahdollistaa verkostojen virtausten nopean ja kustannustehokkaan tasapainottamisen ja tekee vikojen löytämisen helpoksi
Tärkeimmät ominaisuudet:
- Vankka ja ergonominen rakenne
- Tarkka
- Helppokäyttöinen

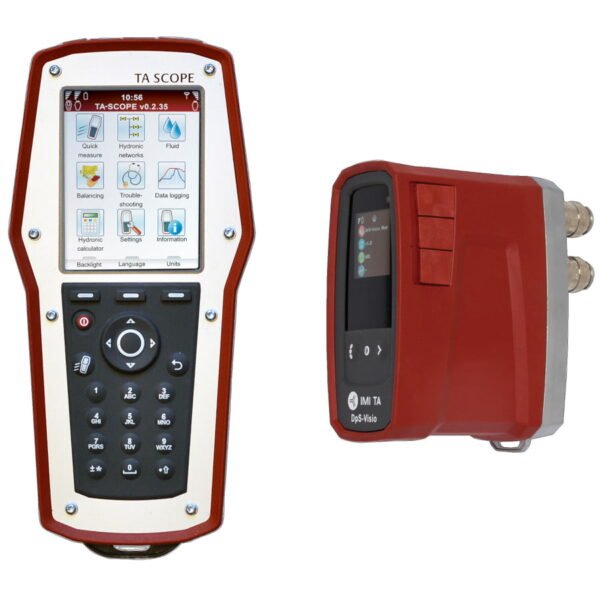

- Koostuu näyttö- ja paine-eroanturiyksiköstä, jotka keskustelevat langattomasti keskenään
- Toimii HySelect-ohjelmiston kanssa, jolla on mahdollista luodamittauspöytäkirjoja ja päivittää mittarin ohjelmistoversio
Tekniset tiedot:
| Mittausalue | Paine-ero: 0 – 200 kPa (Virtausnäytön vaatima suositeltu paine-ero 3 – 200 kPa) (Paineenkesto max. 2500 kPa) Nesteen lämpötila: -20 – +120 °C |
| Mittavirhe | Paine-ero: 0,1 kPa tai vähintään 1% Virtaama: 0,1 kPa tai vähintään 1% + venttiilin poikkeama Lämpötila: <0,2 °C |
| Käyttöympäristö | Lämpötila: 0 – 40 °C (varastointi -20 – +60 °C) Anturiyksikössä ei saa olla vettä, kun lämpötila on alle 0 °C Kosteus: max. 95 %RH |
| Akku / Akunkesto / Latausaika | Näyttöyksikkö: 5,2V, 4400 mAh / >25 h (taustavalolla) / 6 – 7 h täyteen Anturiyksikkö: 5,2V, 1100 mAh / >25 h (taustavalolla) / 1,5 h täyteen Keräysaika lepotilassa: 100 päivää |
| Laturi | 5,2 VDC (5,0 – 5,3 VDC) Min. 1 A |
| Laukun mitat | 430 x 285 x 170 mm |
Toimituskokoonpano:
- Näyttöyksikkö (Hh)
- Anturiyksikkö (DpS)
- 2 x Digitaalinen lämpötila-anturi (DTS)
- 2 x Mittausletkut 500 mm, punainen ja sininen
- Paineen ja lämpötilan turvamittausneula (SPTP)
- Paineen turvamittausneula (SPP)
- 2 x Mittausletku kaksoismittakärjillä 150 mm
- Taskulamppu
- Peili
- 2 x Pikaliitin vanhoihin mittayhteisiin, punainen ja sininen
- 2 x Kuusiokoloavain, 3 ja 5 mm
- Vanhan mittayhteen avain vanhoihin venttiileihin
- TBV-C / TBV-CM / TBV-CMP venttilien esisäätöavain
- 4 x Varasuodatin
- Kiinnitysketju
- Olkahihna
- USB-liitäntäkaapelit: Hh – DpS ja Hh – PC
- Käsiyksikön, Dp-anturien ja TA-Scopen vahvistimien yleislatauslaite
- 2 x DC-kaapeli
- AC-kaapeli (EU, UK ja AU/NZ)
- Kaapelipakkaus
- Laukku
- HySelect-ohjelmisto
- Käyttäjän käsikirja
- DpS:n, DTS:n ja SPTP:n kalibrointitodistukset
- Pikaopas
- SPTP/SPP käyttöohjeet
- STPT/SPP merkintätarrat
